三角带生产设备-包布机的制作方法

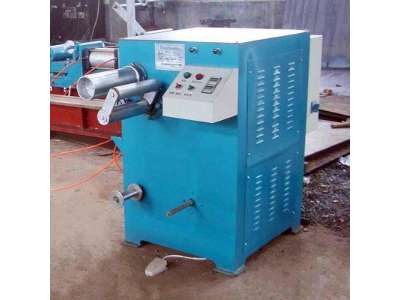

在加工橡胶三角带时，为了增加三角带的摩擦力，会利用包布机在胚带的外壁上包裹一层浸胶布。目前，三角带包布机工作原理是，由人工将三角带套入包布机张力装置，然后手动拉出浸胶包布，将其与胚带定位粘接在压合装置下，启动压合装置后，转动三角带一周时停机，还需由人工将包布为角度45度方向剪断，再启动包完剩余的部分，若包布多个三角带时，就需人工重复上述过程，要求操作工人技术熟练，人工剪布角度误差大，定位不准确，同时由于需要手动将包布置于压合装置处，在压合装置启动的快速夹合过程中，非常容易造成安全事故。

　　三角带生产设备-包布机新型的目的是提供一种棘轮扳手，具有安全性高和剪布角度准确的效果。

　　1..本实用新型的上述技术目的是通过以下技术方案得以实现的：一种三角带生产用包布机，包括机架，所述机架上设有张力装置，所述张力装置包括一对转动连接所述机架两端的张力轮，所述张力轮上套有三角带，所述机架上设有驱动所述张力轮转动的驱动设备，所述机架位于所述张力轮之间设有压合装置，所述压合装置包括固定在所述机架的上压合机构和在所述机架上能升降的下压合机构，所述上压合机构靠近所述机架一端的张力轮，所述下压合机构位于所述上压合机构的下方，所述机架在靠近所述上压合机构的张力轮外设有上料装置，所述上料装置包括滑动连接所述机架的移动台，所述移动台上转动连接有胶布盘，所述移动台靠近所述张力轮的一侧开设有与其同心的圆弧轮廓面，所述移动台位于所述圆弧轮廓面上端设有切割装置，所述切割装置包括固定连接所述移动台上切割台，所述切割台在和所述移动台之间开设有进料口，所述切割台位于所述进料口之间设有倾斜45度滑动的切割刀具。

　2.通过采用上述技术方案，当三角带套入张力轮上时，启动驱动设备让三角带传动起来，然后将下压合机构升至到上压合机构的下方，此时把胶布盘上胶布通过切割台的进料口，吊放在移动台的圆弧轮廓面，将移动台慢慢往张力轮靠近，直至圆弧轮廓面上的胶布于张力轮上的三角带接触产生摩擦，高速转动三角带就会拉着胶布在圆弧轮廓面上滑动，zui后把胶布牵引到以及升降上来的下压合机构上，上压合机构和下压合机构共同作用下，将胶布压合包裹在三角带上，待三角带转动一周结束停机，立即移动切割刀具将胶布从进料口处切开，随后开启一会儿，等待三角带全部包布完成关机，便推开移动台，降下下压合机构，就能取出包好的三角带，其中切割刀具呈四十五度角度切断胶布，相较于手动切割要精准很多，包裹的也更完整。

　　3..本实用新型的进一步设置为：所述切割刀具包括滑动连接所述进料口的刀片和插接所述切割台外的手柄，所述手柄固定连接所述刀片刀锋的背面，所述切割台上开设有供

　　所述刀片和手柄穿过且倾斜45度的进刀孔，所述移动台在所述圆弧轮廓面上开设有与进刀孔平行的刀切槽，所述刀片位于所述进刀孔和所述刀切槽之间滑动。

　　4..通过采用上述技术方案，手动推拉手柄，切割台进料口内的刀片就将胶布切断，其中刀片因为呈四十五度角度切断胶布，相较于手动切割要精准很多，包布也将包裹的更完整;而进刀孔能将暂时不用的刀片收入，避免误伤包布工人;刀切槽能增加刀片的剪切力，更快更好的切割胶布。

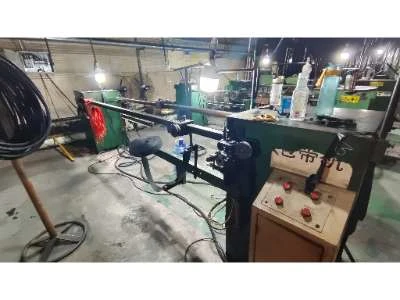

　　三角带生产设备包带机技术特征：

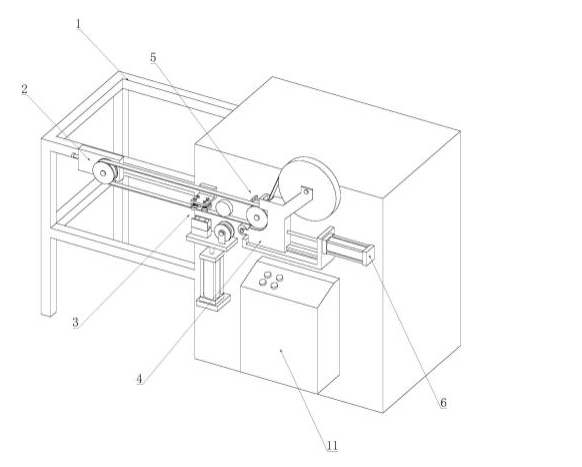

　　1.一种三角带生产用包布机，包括机架(1)，所述机架(1)上设有张力装置(2)，所述张力装置(2)包括一对转动连接所述机架(1)两端的张力轮(21)，所述张力轮(21)上套有三角带(22)，所述机架(1)上设有驱动所述张力轮(21)转动的驱动设备(11)，所述机架(1)位于所述张力轮(21)之间设有压合装置(3)，所述压合装置(3)包括固定在所述机架(1)的上压合机构(31)和在所述机架(1)上能升降的下压合机构(32)，所述上压合机构(31)靠近所述机架(1)一端的张力轮(21)，所述下压合机构(32)位于所述上压合机构(31)的下方，其特征在于，所述机架(1)在靠近所述上压合机构(31)的张力轮(21)外设有上料装置(4)，所述上料装置(4)包括滑动连接所述机架(1)的移动台(41)，所述移动台(41)上转动连接有胶布盘(411)，所述移动台(41)靠近所述张力轮(21)的一侧开设有与其同心的圆弧轮廓面(412)，所述移动台(41)位于所述圆弧轮廓面(412)上端设有切割装置(5)，所述切割装置(5)包括固定连接所述移动台(41)上切割台(51)，所述切割台(51)在和所述移动台(41)之间开设有进料口(511)，所述切割台(51)位于所述进料口(511)之间设有倾斜45度滑动的切割刀具(52)。2.根据权利要求1所述的一种三角带生产用包布机，其特征在于：所述切割刀具(52)包括滑动连接所述进料口的刀片(521)和插接所述切割台外的手柄(522)，所述手柄(522)固定连接所述刀片(521)刀锋的背面，所述切割台(51)上开设有供所述刀片(521)和手柄(522)穿过且倾斜45度的进刀孔(512)，所述移动台(41)在所述圆弧轮廓面(412)上开设有与进刀孔(512)平行的刀切槽(513)，所述刀片(521)位于所述进刀孔(512)和所述刀切槽(513)之间滑动。3.根据权利要求1所述的一种三角带生产用包布机，其特征在于：所述机架(1)在所述移动台(41)远离所述张力轮(21)的一侧上设有推动气缸(6)，所述推动气缸(6)中伸出有推动杆(61)，所述推动杆(61)伸出的一端固定连接所述移动台(41)。4.根据权利要求1所述的一种三角带生产用包布机，其特征在于：所述移动台(41)位于所述圆弧轮廓面(412)的下端设有导引轮(413)，所述导引轮(413)位于所述张力轮(21)和上压合机构(31)之间。5.根据权利要求1所述的一种三角带生产用包布机，其特征在于：所圆弧轮廓面(412)上开设有滑槽(414)，所述滑槽(414)宽度和所述胶布盘(411)上的胶布宽度一致。

　　三角带生产设备-包布机技术总结

本实用新型公开了一种三角带生产用包布机，包括机架，机架上设有张力装置，张力装置包括一对转动连接机架两端的张力轮，机架在张力轮之间设有压合装置，机架位于压合装置旁的张力轮外设有上料装置，其包括滑动连接机架的移动台，移动台上转动连接有胶布盘，移动台靠近张力轮的一侧开设有与其同心的圆弧轮廓面，移动台位于圆弧轮廓面上端设有切割装置，包括固定在移动台上切割台，切割台在和移动台之间开设有进料口，进料口内设有倾斜45度滑动的切割刀具。本实用新型的优点：避免工人和危险机械装置接触，保证工人安全，且切断角度准确，工作效率高。
